Logique combinatoire - circuits logiques
 |
 |
 |  |
Représentation des portes logiques
La représentation conventionnelle des portes logiques est la suivante :
Réalisation de circuits logiques
On appelle circuit logique (ou circuit combinatoire) un ensemble de portes logiques reliées entre elles pour répondre à une expression algébrique. Il s'agit donc d'aller transcrire en schéma électrique (à l'aide des représentations ci-dessus) l'expression algébrique que l'on a simplifiée grâce aux lois de composition.
Par exemple l'expression algébrique

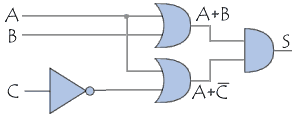

(A+B).(A+/C)sera schématisée comme suit :
